پریشر گیج میں سفن ٹیوب کیوں استعمال ہوتی ہے؟
صنعتی نظام میں جہاں پریشر کی پیمائش گرم بھاپ یا ہائی ٹمپریچر فلوئڈ کے ساتھ کی جاتی ہے، وہاں سفن ٹیوب پریشر گیج کی حفاظت کے لیے نہایت اہم ہے۔ یہ بظاہر ایک سادہ کوائل لگتی ہے، مگر پریشر گیج کی درستگی اور لمبی عمر کے لیے ضروری ہے۔

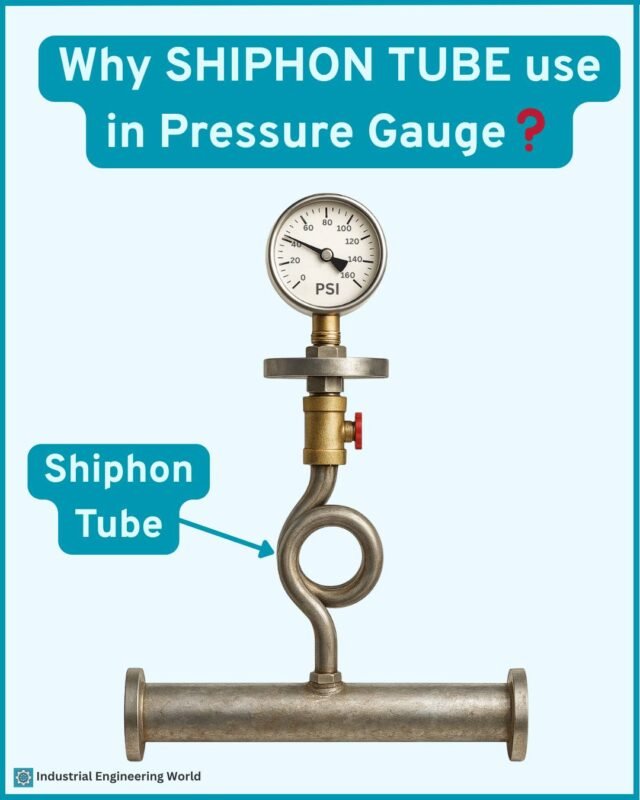

📌 سفن ٹیوب کیا ہے؟
سفن ٹیوب ایک خم دار یا کوائل کی شکل کی دھاتی ٹیوب ہوتی ہے جو پریشر گیج اور بھاپ کی لائن کے درمیان لگائی جاتی ہے۔ یہ عام طور پر:
- 🌀 Pigtail (گول کوائل)
- 🟰 U-Type (U شکل)
کی صورت میں ملتی ہے، اور سٹینلیس اسٹیل، براس یا کاربن اسٹیل سے بنتی ہے۔
🎯 پریشر گیج میں سفن ٹیوب کا مقصد
1️⃣ زیادہ درجہ حرارت سے تحفظ
بھاپ بہت زیادہ گرم ہوتی ہے اور اگر یہ براہ راست پریشر گیج میں جائے تو اندرونی حصے خراب ہو سکتے ہیں۔
✔ سفن ٹیوب بھاپ کو پانی میں تبدیل ہونے کا وقت دیتی ہے، جس سے گیج گرم بھاپ سے محفوظ رہتا ہے۔
2️⃣ واٹر سیل بناتی ہے
سفن کے کوائل میں بھاپ کنڈینس ہو کر پانی بھر دیتی ہے، جو:
- 🔹 حرارت جذب کرتا ہے
- 🔹 گیج کو براہِ راست بھاپ سے بچاتا ہے
یہ پانی کی تہہ گیج کے لیے حفاظتی رکاوٹ ہوتی ہے۔
3️⃣ درست پریشر ریڈنگ برقرار رکھتی ہے
گرمی سے گیج کے اندرونی پرزے پھیل سکتے ہیں، جس سے ریڈنگ متاثر ہوتی ہے۔
✔ سفن ٹیوب درجہ حرارت متوازن رکھتی ہے اور سہی ریڈنگ میں مدد دیتی ہے۔
4️⃣ پریشر گیج کی عمر بڑھاتی ہے
مسلسل گرم بھاپ کے اثر سے گیج جلد خراب ہو سکتا ہے۔
✔ سفن ٹیوب حرارتی دباؤ کم کرتی ہے اور گیج کی لائف بڑھاتی ہے۔
📍 سفن ٹیوب کہاں استعمال ہوتی ہے؟
- 🔸 اسٹیم بوائلرز
- 🔸 ٹربائن سسٹمز
- 🔸 پاور پلانٹس
- 🔸 ریفائنریز
- 🔸 ہیٹنگ سسٹمز
- 🔸 ہائی پریشر بھاپ کی لائنیں
🔧 سفن ٹیوب کی اقسام
1️⃣ Pigtail Siphon
🌀 گول کوائل — عمودی لائنوں میں استعمال۔
2️⃣ U-Type Siphon
🟰 U شکل — افقی لائنوں کے لیے موزوں۔
3️⃣ Straight Siphon with Loop
📏 تنگ جگہ یا خاص ڈیزائن کی ضرورت کے مطابق استعمال۔
